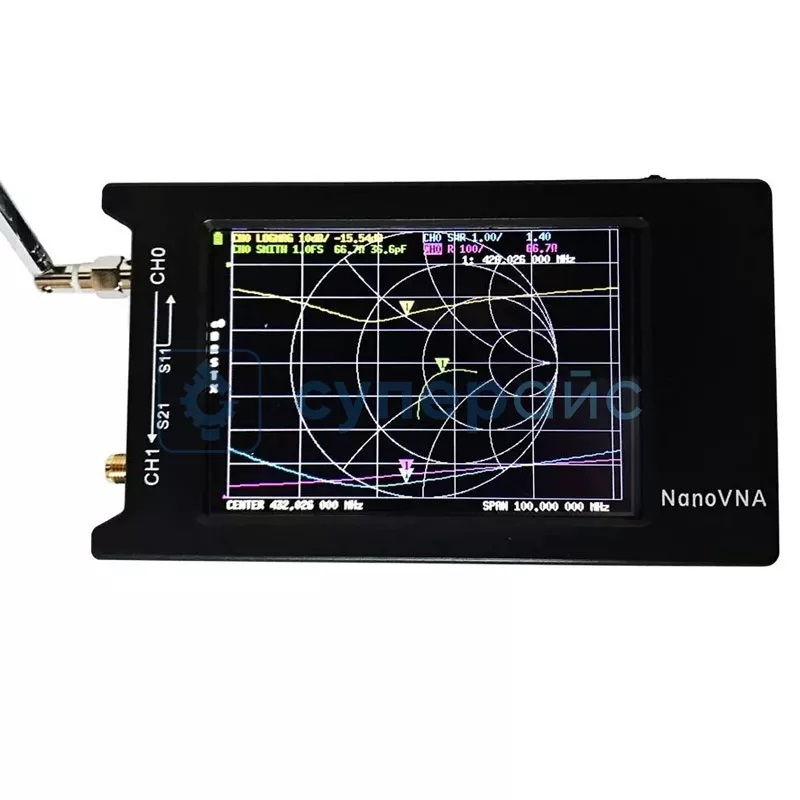

Анализатор NanoVNA-H4

Диапазон частотного измерения 10 кГц - 1,5 ГГц
Точность частотного измерения < 2 ppm
Стабильность частоты < 0,5 ppm
ВЧ-выход 0 дБм (± 2 дБ, основная волна)
Диапазон измерения 70 дБ (50 кГц – 300 МГц), (60 дБ (300 – 900 МГц), 40 дБ (0,9 – 1,5 ГГц)
КСВ порта < 1,1
Интерфейс USB Type-C, режим связи: CDC (последовательный)
Количество точек калибровки / сканирования 401 точка
Отображение трассировки 4
Скорость точки сканирования > 600 импульсов в секунду (RBW = 4000 Гц)
Измерения коэффициента стоячей волны по напряжению, фазы, задержки есть
Диаграмма Смита есть
Анализа во временной области есть
Функция хранения данных есть, 7 измерений
Количество маркеров 8
Общие характеристики
Дисплей 3,95 дюйма TFT, 320 x 480
Материал корпуса пластик
Источник питания USB 5 В, 220 мА, литиевая батарея 2000 мАч
Габариты изделия 75 x 133 x 18 мм
Комплектация анализатор электрических цепей NanoVNA-H4 – 1 шт
кабель USB Type-C - 1 шт;
кабель USB - 1 шт;
переходники - 4 шт;
соединительный кабель RG316 (15 см) - 2 шт;
руководство пользо
