Для установки платы цифрового шумоподавления DSP в радиостанцию OPTIM Pilgrim нам понадобится сама плата, и резиновые кнопки передней панели:

на средней кнопке подписана функция DSP

1. Отвинтить восемь винтов по бокам и снять крышки. Отключить разъём динамика.

2. На основной плате радиостанции предусмотрено место для установки платы DSP.

3. Приложить плату DSP к основной плате, совместив контактные площадки

4. Паяльником с острым жалом пропаять каждую площадку. После пайки рекомендуется проверить мультиметром отсутствие замыканий между соседними

контактными площадками.

5. Найти на плате конденсатор, отмеченный на фото красным кругом, и удалить его.

6. Отвинтить 4 винта, и снять переднюю панель.

7. Отключить шлейф передней панели

8. Снять ручки с регуляторов VOL/OFF и SQ. Если ручка не снимается, обмотайте её бумажным малярным скотчем и снимите пассатижами.

9. Отвинтить гайки регуляторов, и гайку разъема тангенты.

10. Отвинтить 4 винта с задней стороны передней панели.

11. Снять плату, снять кнопки.

12. Поставить новые кнопки.

13. Поставить на место плату передней панели, завинтить 4 винта.

14. Завинтить гайки регуляторов, и гайку разъема тангенты.

15. Поставить ручки на регуляторы.

16. Установить на место переднюю панель, завинтить 4 винта.

17. Вставить шлейф в разъем, и зафиксировать его фиксатором.

18. Подключить динамик, закрыть крышки.

19. Подать питание, и проверить работоспособность функции DSP.

20. Завинтить 8 винтов крепления крышек.

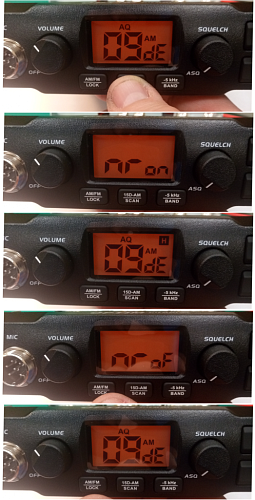

Функция DSP включается и выключается коротким нажатием кнопки DSP/SCAN.

При включении на дисплее появляется надпись nr on, в правом верхнем углу горит символ H.

При выключении на дисплее появляется надпись nr of, символа H в правом верхнем углу нет.

Плату DSP можно приобрести отдельно от станции.
