Встраиваемый роутер VT-STREET-X12 с БП 24 В

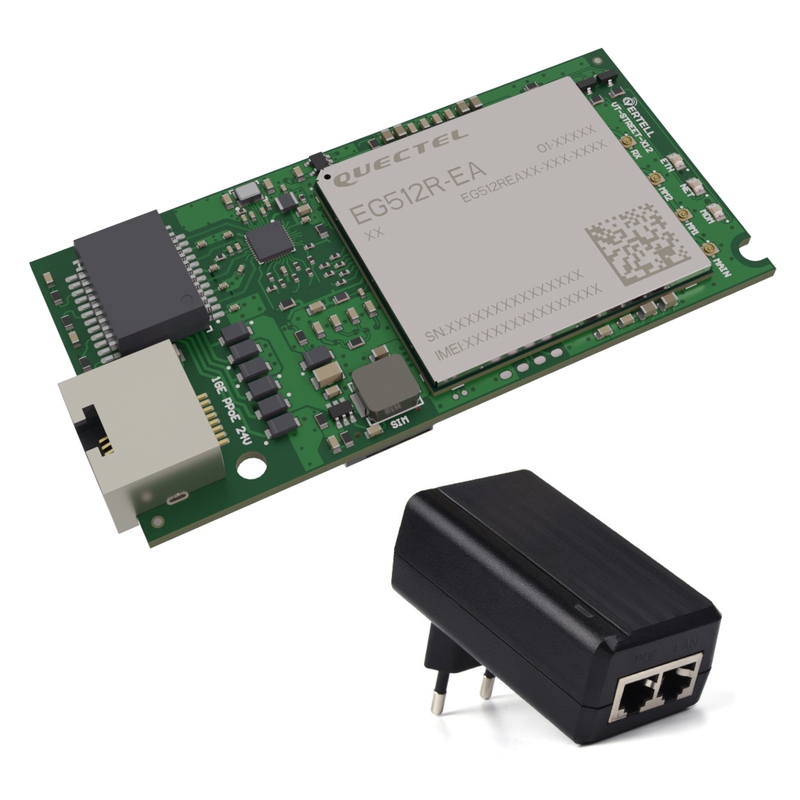

Встраиваемый роутер VT-STREET-X12 – встраиваемый 3G/4G роутер предназначен для установки в антенну с герметичным боксом, отдельный бокс или щит. Установка роутера внутри антенны позволяет получить максимальный сигнал LTE и осуществить передачу данных от антенны до места клиентского узла, например, компьютера, роутера или коммутатора, на расстояние до 100 м без потери качества сигнала. При монтаже вне помещений устройство необходимо защитить от влаги! В комплект входит PoE-инжектор 220/24 V.

Встраиваемый роутер VT-STREET-X12 имеет собственный удобный WEB-интерфейс на русском языке. Доступ по адресу: 192.168.8.1
Модем Cat. 12 в роутере поддерживает скорость передачи данных в LTE до 600 Мбит/с.

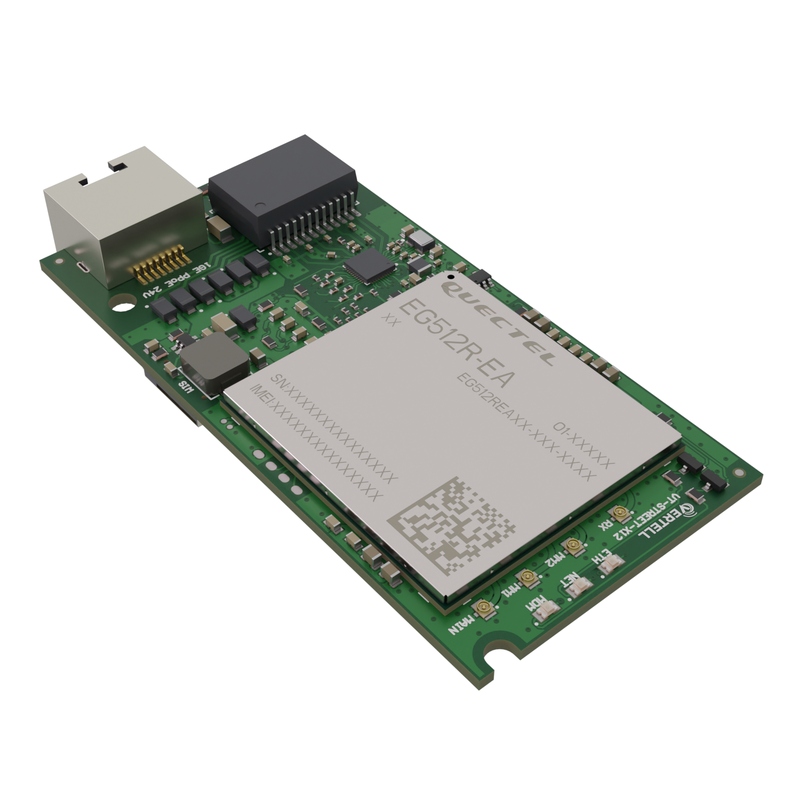

Конструкция и элементная база роутера VT-STREET-X12 позволяет использовать его при диапазоне температур от -40 до +70 °C, без дополнительного подогрева благодаря надёжному и скоростному чипу модема QUECTEL EG512R-EA.

Роутер работает без дополнительных драйверов на ОС Windows 7, 10, 11 и Linux.

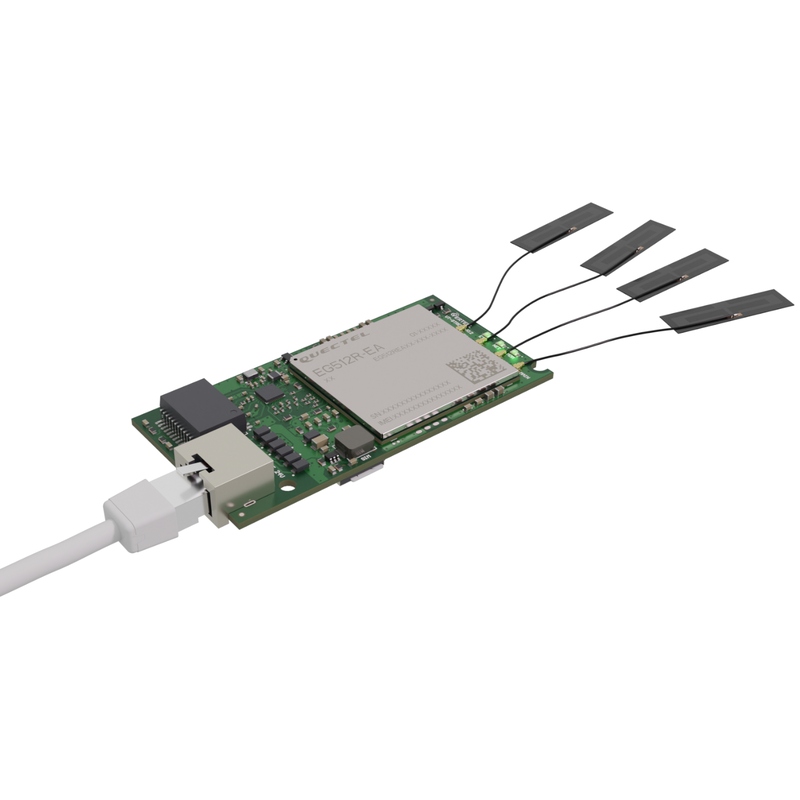

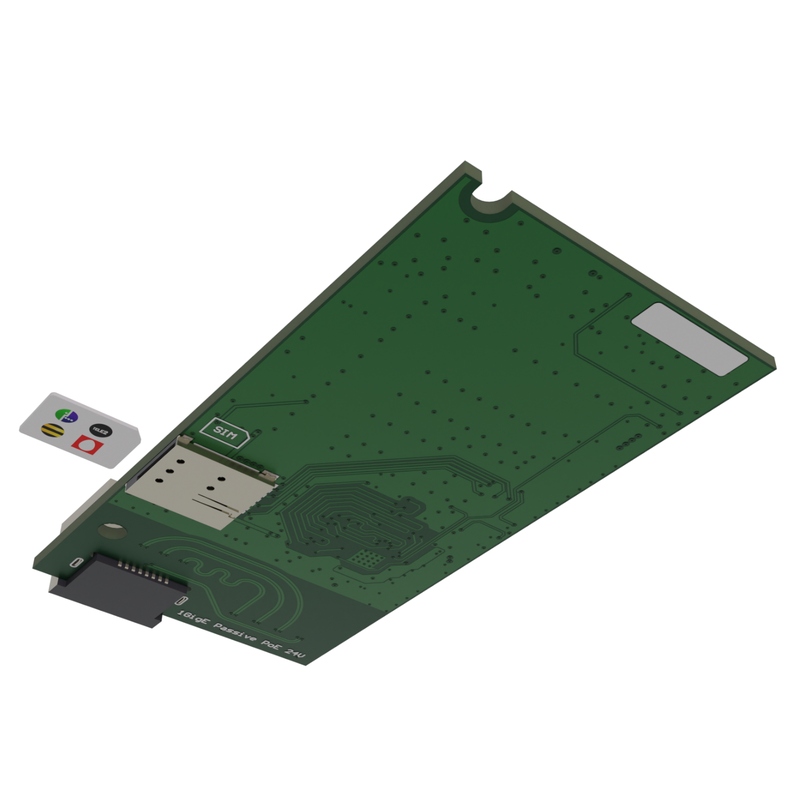

VERTELL VT-STREET-X12 оснащён слотом Nano-SIM и портом Ethernet до 1 Гбит/с. Имеет 4 разъёма для подключения внешних антенн, поддерживает технологию MIMO 4х4. В комплекте поставляется антенна на липком основании 1 dBi для предварительной настройки конфигурации перед установкой во внешнюю антенну. При предварительной настройке антенна из комплекта подключается к разъёму MAIN.

Благодаря компактным размерам 95х45х12 мм роутер удобно располагать в облучателях и небольших гермобоксах.
Схема подключения
Роутер оснащён четырьмя разъёмами MHF4 (IPEX4) для подключения внешних антенн.

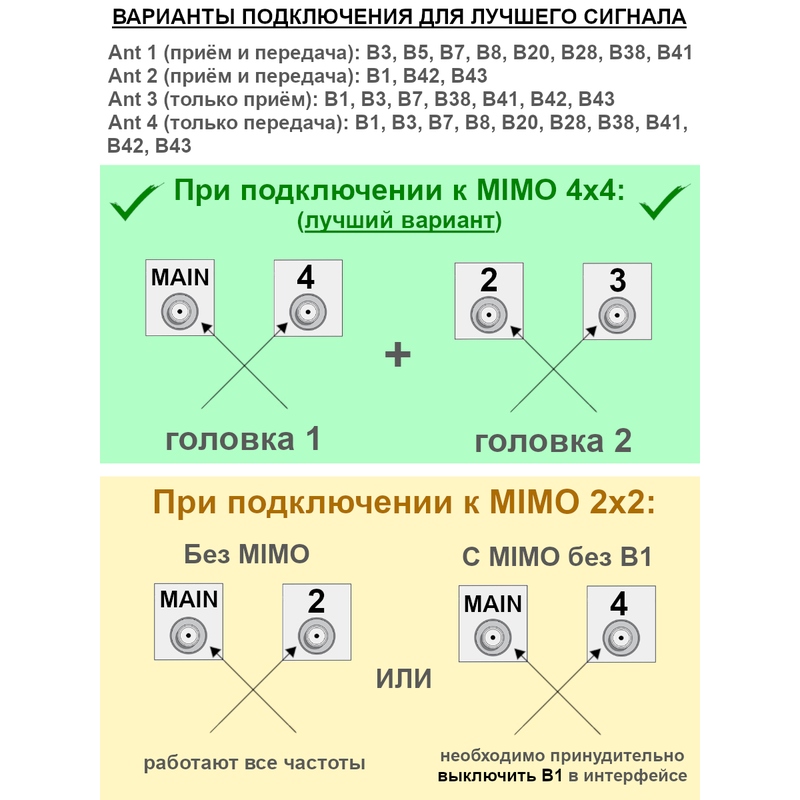

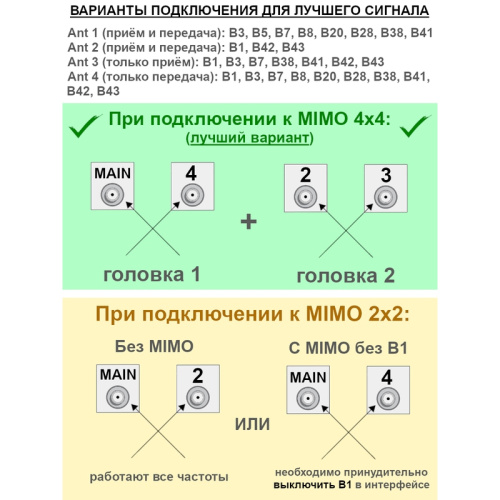

При использовании антенны с технологией MIMO 4х4 разъёмы MAIN и 4 подключаются к одной паре поляризации антенны, разъёмы 2 и 3 – к другой паре поляризации антенны. При этом MAIN и 2 подключаются к разъёмам вертикальной поляризации, разъём 3 и 4 – к разъёмам горизонтальной поляризации. Подробная схема в фото.

Для получения стабильной агрегации роутер необходимо использовать с антенной MIMO 4х4, либо задействовать все 4 разъёма под антенны.

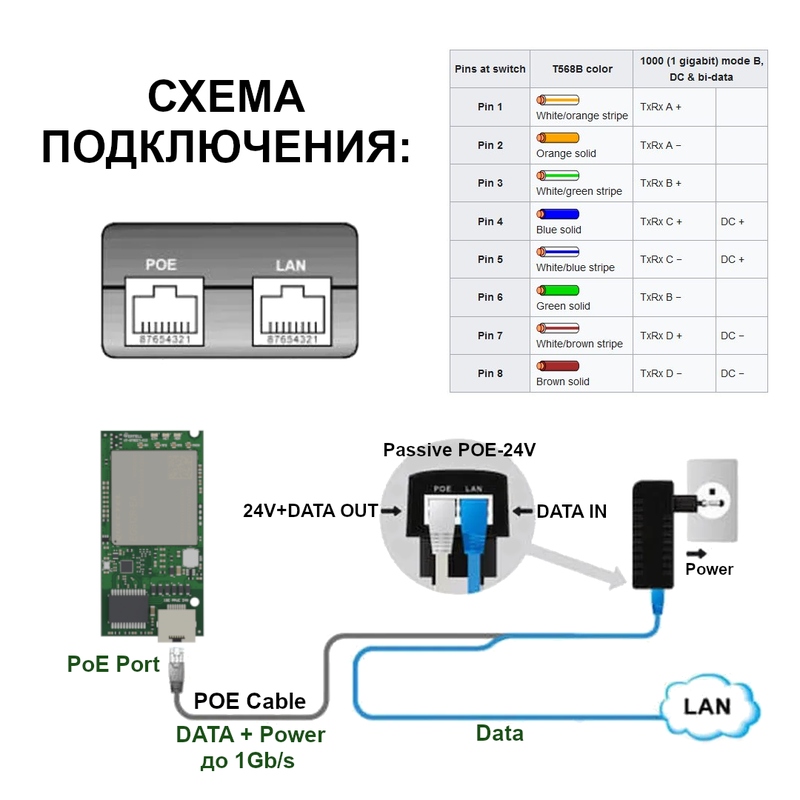

Подключение роутера Vertell VT-STREET-X12 к коммутатору или домашнему роутеру производится патч-кордом из витой пары через PoE-инжектор из комплекта. PoE-инжектор следует размещать внутри помещения. Для стабильной работы рекомендуется использовать витую пару из качественного медного кабеля с сечением жилы AWG 24 cat.5e – cat.6. Расшивка разъёма витой пары допускается по стандарту T568A и T568В (прямой обжим).
Установка в боксовой антенне
Места крепления роутера VT-STREET-X12 подходят для установки его в популярные антенны. Компактное исполнение устройства позволяет устанавливать его в малогабаритные боксы и антенны-облучатели, например, в бокс VT-BOX1 или антенны VARIUS MIMO 4X4 UNIBOX 1727 PRO 18" 1700-2700 МГц и VIKA-21 MIMO BOX. Винты для крепления роутера входят в комплект поставки.

Настройка и управление
Настройка и управление роутером осуществляется в WEB-интерфейсе через браузер телефона или компьютера по адресу 192.168.8.1.

Функционал позволяет:

Выбирать режим работы сети (LTE, UMTS, GSM), а также фиксировать рабочий диапазон (band) и сектор базовой станции. При наличии большого числа базовых станций даёт возможность подключиться к частоте с наилучшей скоростью.
Проводить точную настройку (юстировку) антенны для получения максимального и стабильного сигнала интернета от оператора.
Применить интернет-страж, что позволит избежать «зависания» модема. Функция удобна при удалённой работе, когда нет доступа для возможности физической перезагрузки оборудования.
В настройках реализованы функции: перенаправление портов, смена IP-адреса, отправка SMS-сообщений и USSD-команд.

Технические особенности
Возможность передачи данных между антенной и клиентским оборудованием на расстояние до 100 м по качественной витой паре.
Модем Cat. 12 в роутере поддерживает скорость передачи данных в LTE до 600 Мбит/с с агрегацией до 3-х несущих частот, модуляция сигнала 64QAM и 256QAM.
Технология подачи питания и данных по одному кабелю Passive PoE 24 В.
Компактный размер роутера – 95x45 мм.
Работа роутера на улице без дополнительного подогрева. Все радиокомпоненты поддерживают работу при минус 40°C по паспорту.
Стандартизация кабельных соединителей, отсутствие винтовых разъёмов.
Совместимость с антеннами и боксами российских производителей, таких как АНТЭКС, VARIUS, KROKS, VERTELL.
